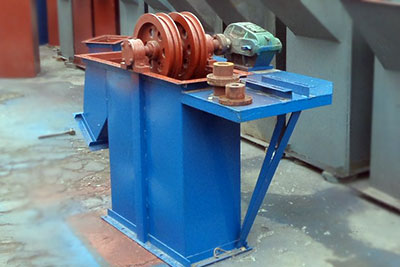

TD皮帶式斗式提升機產品概述

    TD型斗式提升機是我廠基于D型斗式提升機基礎上研制而成的新型斗式提升機產品，與D型斗式提升機相比，具有規格多，輸送量大，提升高度高，運行平穩可靠，壽命長等顯著優點。其主要技術性能及參數符合JB3926-85<<垂直斗式提升機>>(該標準等效，參照了國際標準和國外先進標準）。

    TD系列斗式提升機適用于垂直輸送堆積密度不大于1.5t/m3的粉狀、粒狀、及小塊狀的磨琢性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度最高40m。TD系列斗式提升機嚴格按照JB3926-85《垂直斗式提升機》標準設計制造，目前國內常用的斗式提升機均為垂直式。TD系列斗式提升機特點為：結構簡單，運行平穩，挖取式裝料，離心重力式卸料，物料溫度不超過60℃；TD系列斗式提升機與傳統D型斗式提升機相比輸送效率高、料斗形式多，應優先選用。本機備有四種料斗：Q型（淺斗）、H型（弧底斗）、zh型（中深斗）、sh型（深斗），分別輸送各種物料，用戶可以根據物料特性來選擇適當?shù)牧隙?。本提升機代號為TD,即帶式斗式提升機；產品規格以斗寬表示。

TD皮帶式斗式提升機基本結構

    TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段，帶有拉緊滾筒的下部區段，中間機殼,驅動裝置,逆止制動裝置等組成。適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。TD型斗式提升機結構形式為：TD型斗提升機的傳動裝置有兩種形式，分別配有YZ型減速器、ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。

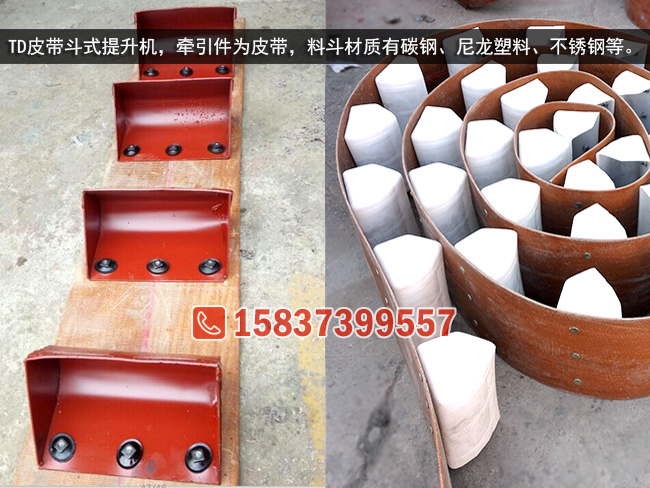

斗式提升機的料斗、皮帶，料斗可以制作碳鋼、尼龍塑料、不銹鋼等材質

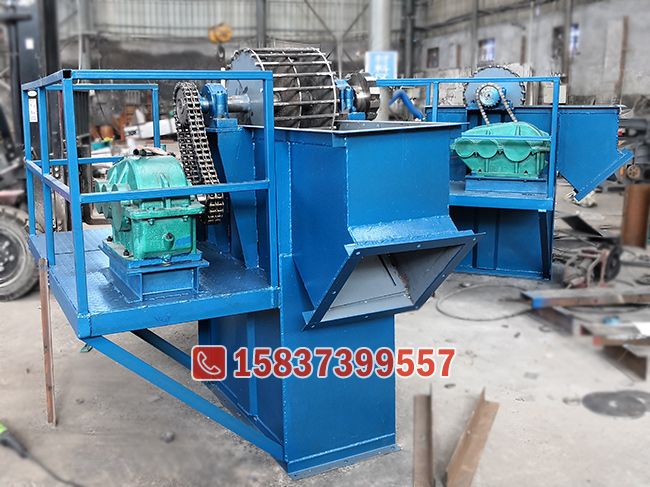

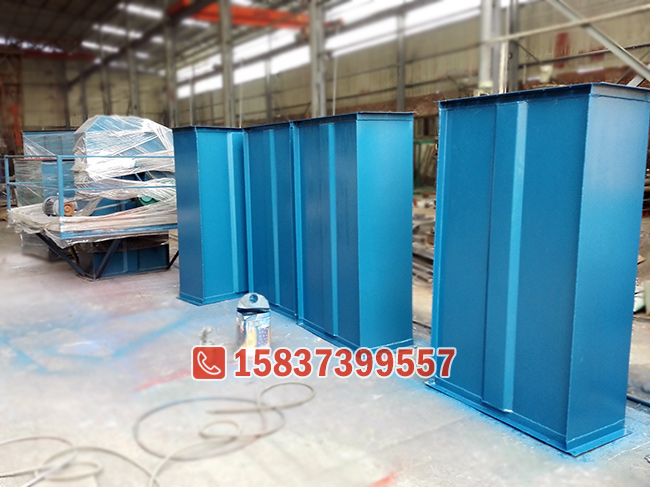

TD皮帶斗式提升機機頭、中間箱體（采用折彎加強工藝）

TD皮帶式斗式提升機技術參數表

型號	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量(m3/h)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗寬	160				250				315				400
斗容(L)	0.5	0.9	1.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距	280		350		360		450		400		500		480		560
帶寬	200				300				400				500
斗速(m/s)	1.4				1.6				1.6				1.8
物料量大塊	25				35				45				55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量(m3/h)	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗寬	500				630			160		250		350		450
斗容(L)	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
斗速(m/s)	1.8				2			1		1.25		1.25		1.25
物料量大塊	60				70			25		35		45		55

注：可根據客戶要求重新設計產品。
