NE30斗式提升機鏈輪

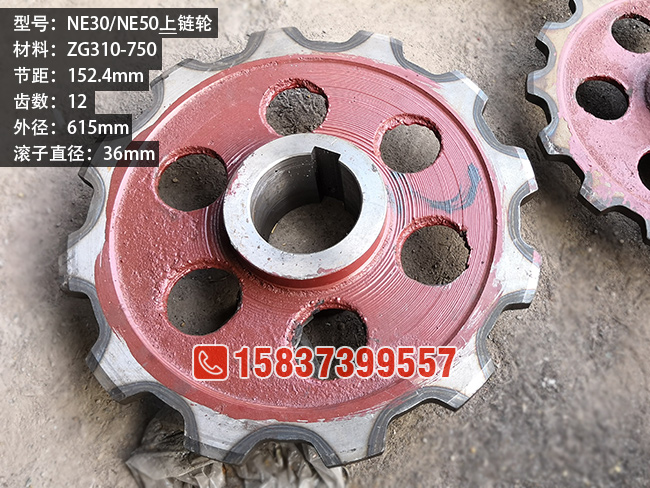

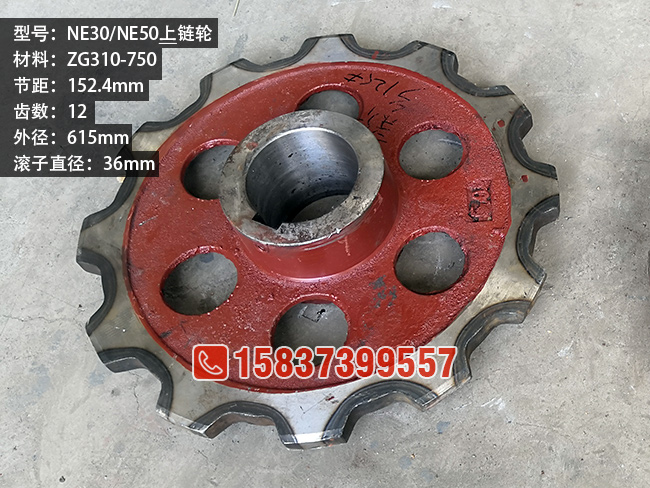

NE30提升機上鏈輪

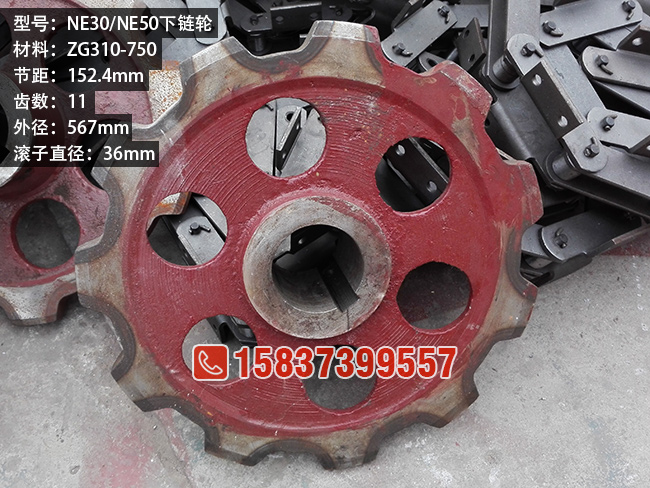

NE30提升機下鏈輪
NE30斗提機鏈輪

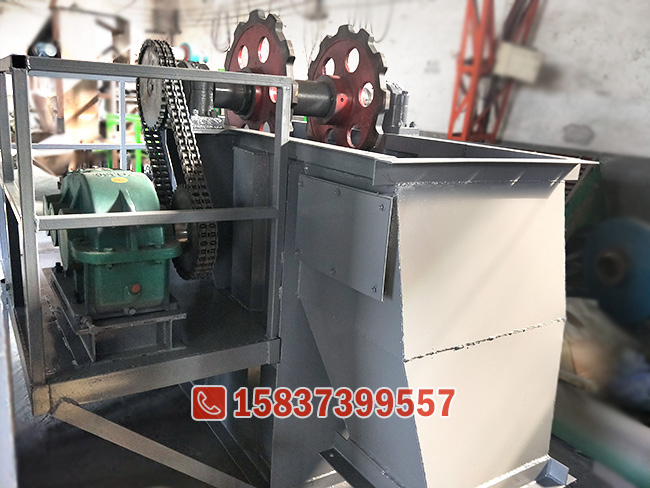

NE30斗式提升機鏈輪

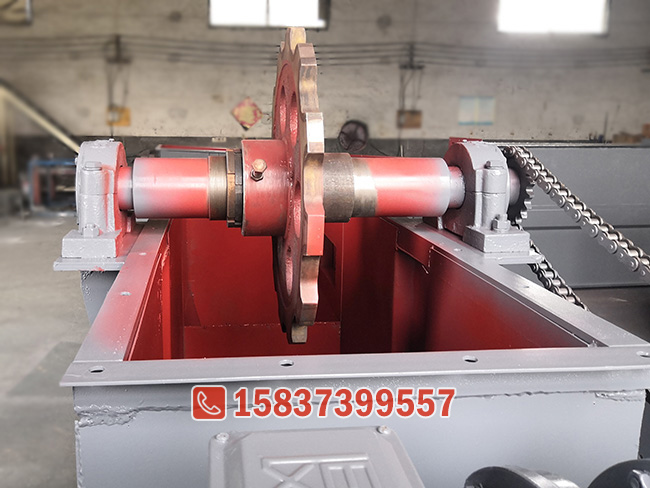

NE50雙排鏈斗式提升機鏈輪
NE30板鏈斗式提升機為單排鏈樣式，上下個安裝一個鏈輪，上鏈輪為12齒，下鏈輪為11齒，節距152.4mm，滾子直徑36mm，材料：ZG310-750，通過照片我們可以明顯看出齒面均經過淬火熱處理。
NE30提升機與NE50提升機的鏈輪尺寸一樣，只不過，NE50是雙排鏈樣式，上下個安裝兩個配對鏈輪，因為NE系列提升機鏈輪為齒輪式，因此兩個鏈輪需要同步配對。
NE提升機鏈輪尺寸
